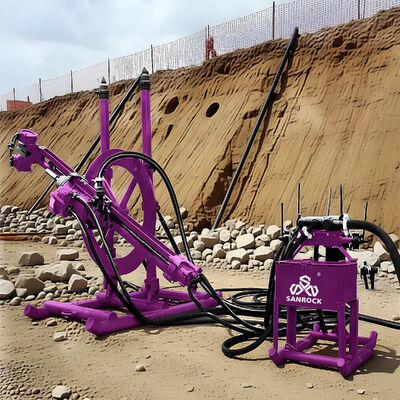

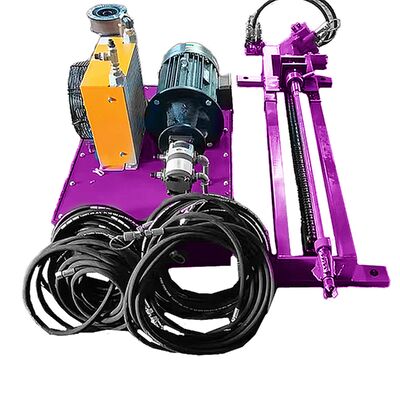

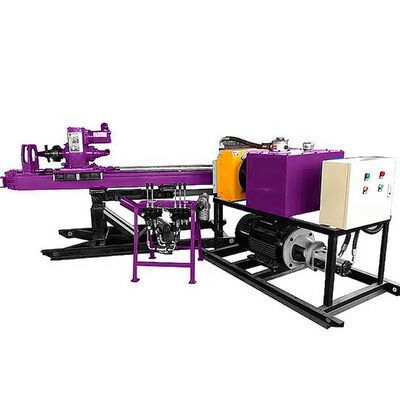

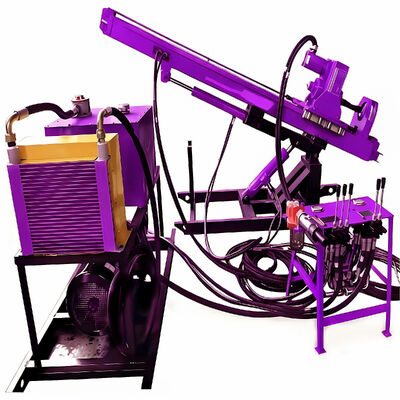

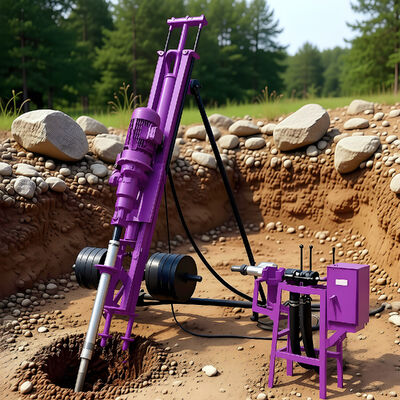

Hydraulisch controlerende DTH-boorinstallatie met lichtgewicht, hoge boorefficiëntie en maximaal koppel van 3000N.m voor mijnbouw- en waterputprojecten

De multifunctionele horizontaal gestuurde boorinstallatie (HDD) met DTH-hamermogelijkheid vertegenwoordigt een zeer geavanceerde en veelzijdige generatie sleufloze boorapparatuur. Het is ontworpen als een enkel, geïntegreerd platform en voert een breed spectrum aan horizontaal gestuurde booroperaties uit in enorm verschillende geologische omstandigheden – van zachte grond en klei tot de hardste rotsformaties – door naadloos te schakelen tussen verschillende boorgereedschappen en -modi, waarbij de DTH-hamer het belangrijkste onderdeel is voor het uitgraven van hard gesteente.

Deze machine overstijgt de beperkingen van machines met één methode. De "multifunctionele" mogelijkheden zijn gecentreerd op een modulaire, multi-mode boorkop of voedingssysteem dat in het veld snel opnieuw kan worden geconfigureerd.

• Modulair krachtpakket:Beschikt over een gecombineerde krachtbron die grote hoeveelheden perslucht levert voor de DTH-hamer, hydraulische hogedrukstroom voor de moddermotor of boorkop, en pompcapaciteit voor boorvloeistoffen.
• Snelwisselsysteem voor gereedschap en bevestigingsstukken:Maakt een snelle velduitwisseling mogelijk tussen de DTH-hamerconstructie, de moddermotor-bodemgatconstructie (BHA), boorstelen en verschillende boren.
• Geavanceerd, uniform geleidingssysteem:Maakt gebruik van een geavanceerd stuur- en onderzoeksinstrument dat compatibel is met alle boormodi en een consistente nauwkeurigheid biedt, ongeacht de gebruikte methode.
• Multifunctionele boorpijp:Maakt gebruik van boorstangen voor twee doeleinden die koppel, stuwkracht en perslucht of boorvloeistof overbrengen als dat nodig is voor de actieve modus.

Dit is slechts een deel van de buitenlandse klanten die naar ons bedrijf kwamen om over samenwerking te onderhandelen, contracten te ondertekenen en foto's te maken. Wij heten meer buitenlandse klanten welkom om naar ons bedrijf te komen voor onderhandeling en samenwerking.

• Luchtverbruik:9-12 m³/min
• Gatdiameter:90-160mm
• Gatdiepte:10-60 meter
• Afmeting boorstang:89×1500 mm / 76×1500 mm
• Maximaal koppel:3000 Nm
• Rotatiesnelheid:0-80 tpm
• Boegschroef kantelhoek:10° - 360°
• Hartinfarct:1800 mm
• Maximale hefkracht:27,5 KN
• Maximale voedingskracht:27,5 KN
• Type hydraulische pomp:540 tandwielpomp
• Nominale druk hydraulisch systeem (max. druk):16 MPa
• Hydraulische pomp Max. stroom:40 l/min
• Motortarief:15 kW
• Tankinhoud:80 liter
• Grootte boormachine:3100×800×1250mm
• Grootte hydraulisch station:1400×700×1200 mm
• Grootte bedieningsconsole:50×50×90 mm
• Totaal gewicht:900 kg
